短波44米双极天线

产品型号：JYT-110D1
产品概述

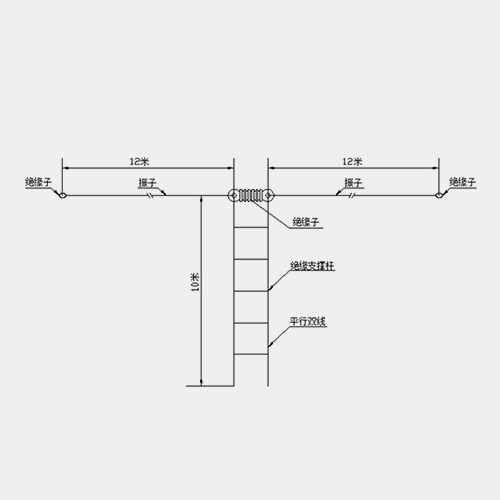

双极天线即水平对称振子，又称π型天线，天线一臂的长度为12米，天线采用平行双线馈电，平行双线通过绝缘支撑杆固定。天线特性阻抗约为1000Ω，平行双线长度为10米，特性阻抗为600Ω，因此，平行双线需接平衡 - 不平衡阻抗变换器（600Ω/50Ω），阻抗变换器通过同轴电缆与电台天调连接。天线臂与地面平行，两臂之间以及振子两端采用高频陶瓷绝缘。
该天线具有结构简单 , 架设维护方便 ,不接地线等特点，适用于中、小型半固定式短波电台通信。
主要性能指标
频率范围：1.6MHz～30MHz；
输入阻抗：50Ω；
增益：2dBi（典型值）；
极化：水平极化；
功率容量: 200W；
接口：N-50KF。
结构特性
振子长度：24米；
天线形状：π型；
架设高度： 12米；
天线重量：＜4kg。
