OX-01型多馈多模短波天线
产品型号：OX-01
产品概述
OX-01型多模多馈短波天线是一种性能优良的短波天线。该天线采用宽带匹配网络和隔离技术，具有工作频带宽、高增益、驻波比小、隔离度高、效率高、无需调谐、可供三部电台同时收发共用等特点。天线振子采用四臂倒锥方式排列，每臂由三根振子线构成，组成具有3付天线效能的天线阵。天线具有多馈功能（3路）和多仰角工作模式（高、低仰角），天线极化方式为水平椭圆极化，在水平面无方向性，在垂直面内具有互补的高仰角和低仰角模式，抗衰落能力强，收信时噪声电平低，可实现远、近不同距离的全方位覆盖，适合固定台站的短波通信。高仰角模式的最佳通信距离为200km～800km，低仰角模式的最佳通信距离为500km～1500km。
主要性能指标
频率范围：2MHz～30MHz；
输入阻抗：50Ω；
驻波比：≤2.0；
增益：5dBi（典型值）；
极化：水平椭圆极化；
方向图：水平全向；
功率容量: 1500W；
隔离度：＞20dB；
输入路数：3路；
接口：N-50KF。

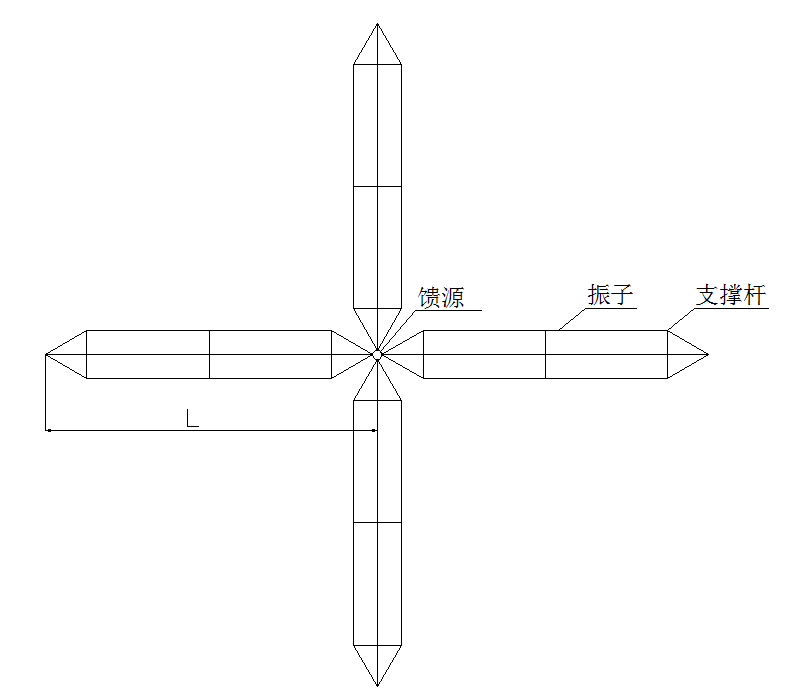

结构特性
振子长度：15米；
天线形状：四臂倒锥；
架设高度：12米/15米；
天线重量：＜20kg（不含支杆）；
抗风能力：可在10级风下正常工作，12级风不破坏。
方向图

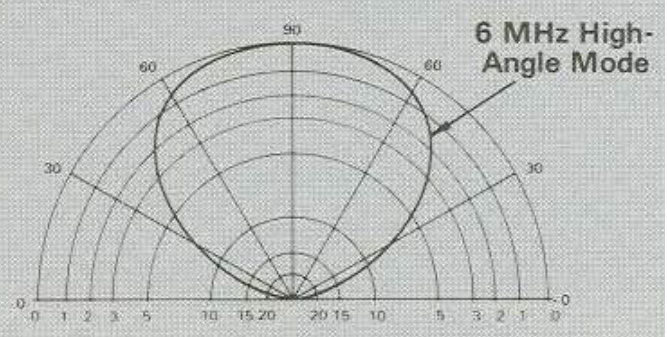

垂直面方向图（高仰角模式）

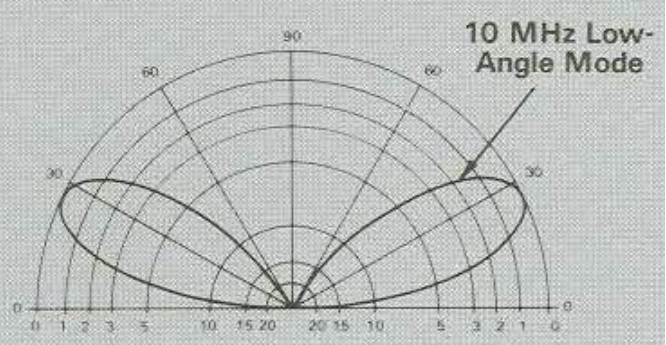

垂直面方向图（低仰角模式）
