OX-01D1型多馈多模短波天线
产品型号：OX-01D1
产品概述

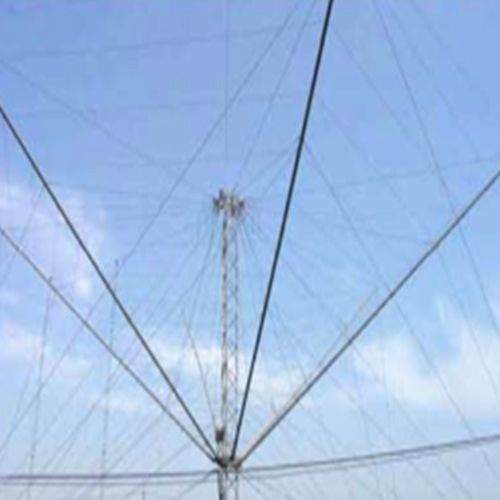

OX-01D1型多模多馈短波天线是一种性能优良的短波天线，该天线采用宽带匹配网络和隔离技术，具有工作频带宽、高增益、电压驻波比小、隔离度高、效率高、无需调谐，可供三部电台同时收发共用等特点。该天线采用四臂倒锥方式架设，振子采用四臂倒锥对数螺旋形式，4根振子线从上向下依次盘旋，组成具有3付天线效能的天线阵。其特殊的结构设计，使天线具有多馈功能（3路）和多仰角工作模式（高、低仰角），天线在水平面无方向性，在垂直面内具有互补的高仰角和低仰角模式，抗衰落能力强，收信时噪声电平低，可实现远近不同距离的全方位覆盖，适用固定台站短波通信。高仰角模式的最佳通信距离为200km～800km，低仰角模式的最佳通信距离为500km～1500km。
主要性能指标
频率范围：2MHz～30MHz；
输入阻抗：50Ω；
驻波比：≤2.0；
增益：7dBi（典型值）；
极化：水平椭圆极化；
方向图：水平全向；
功率容量： 10KW；
隔离度：＞20dB；
输入路数：3路；
接口：N-50KF。
结构特性
天线口径：24米；

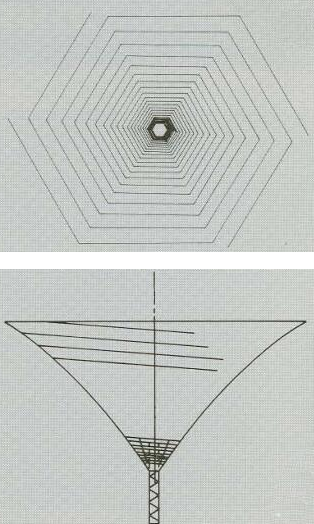

天线形状：四臂倒锥对数螺旋；
架设高度：12米～15米（根据实际通信需求确定高度）；
天线重量：＜50kg（不含支杆）；
抗风能力：可在10级风下正常工作，12级风不破坏。
方向图

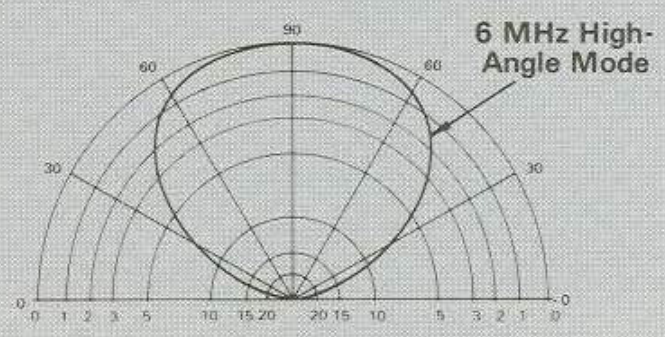

垂直面方向图（高仰角模式）

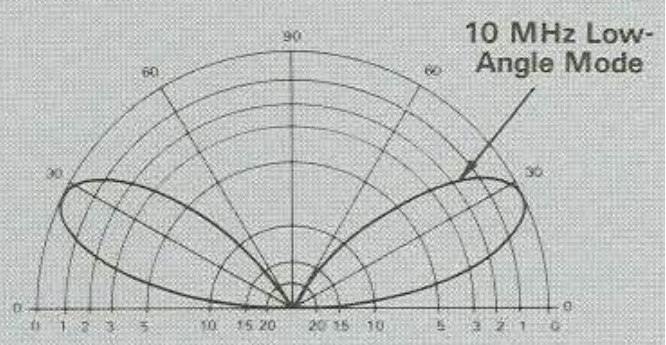

垂直面方向图（低仰角模式）
