三线式倒V短波全向天线

产品描述

产品型号：OX-02
产品概述：
三线式倒V短波全向天线是一种性能优良的新型短波天线；该天线在技术上采用宽带匹配网络和加载技术，天线具有工作频带宽、电压驻波比小、辐射效率高、免天调等技术特点；在结构上它采用独特的三线偶极结构，天线具有性能稳定、抗风能力强、不易损坏等特点。适用于固定台站的短波通信。

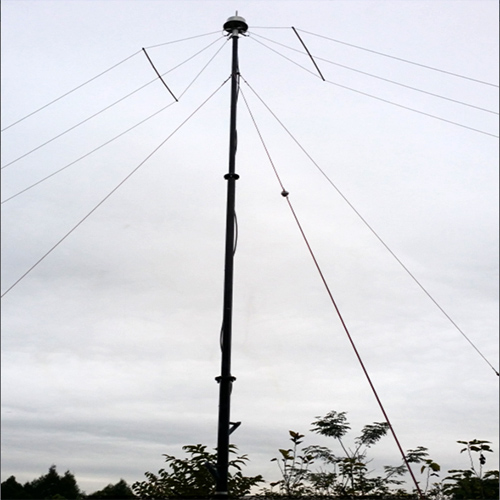

该天线采用倒V方式架设，天线中部悬挂在主杆顶端，两端向下斜向拉直固定在地锚上，主杆高度为15米，采用3层拉绳固定，天线全向辐射，适用于固定台站的地波和中远距离天波通信；倒V架设方式的最佳通信距离为0km～30km，以及200km～1000km。
主要性能指标
频率范围：2MHz～30MHz；
输入阻抗：50Ω；
驻波比：＜2.0；
增益：5dBi（典型值）；
极化：线极化；
方向图：水平全向；
功率容量： 1500W;
接口：N-50KF.

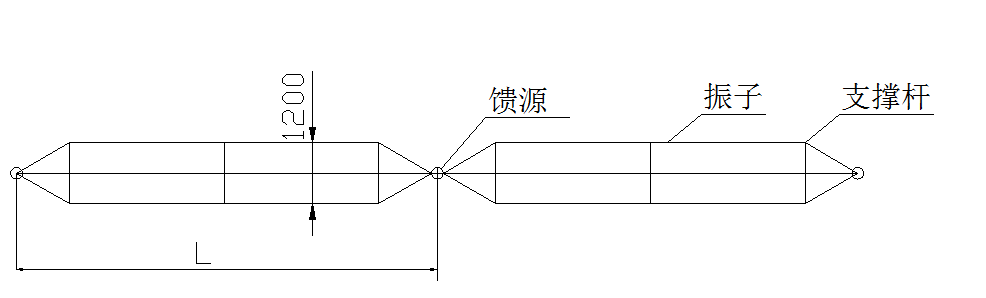

结构特性
振子长度：15米；
天线形状：倒V；
架设高度： 15米；

天线重量：＜10kg（不含支杆）。

方向图

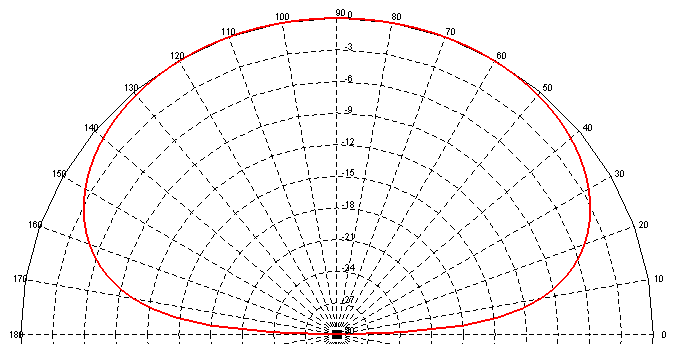

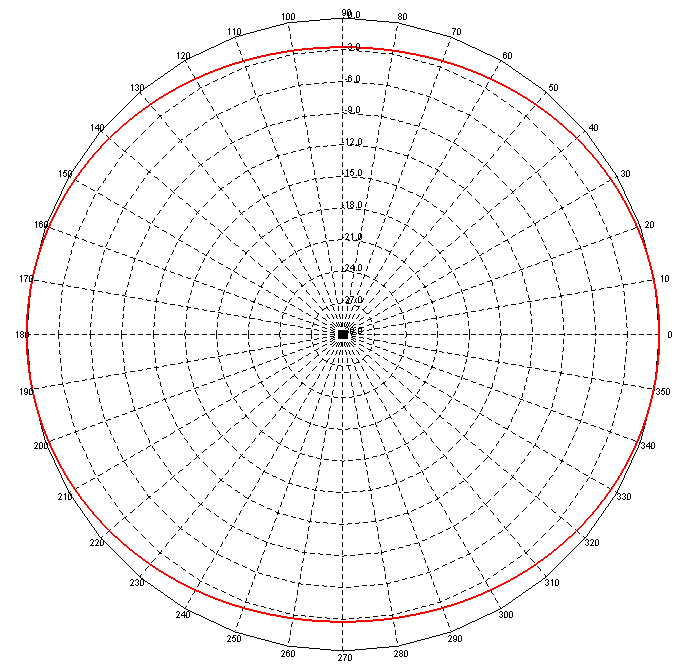

倒V架设时，频率f=8MHz的水平面和垂直面方向图

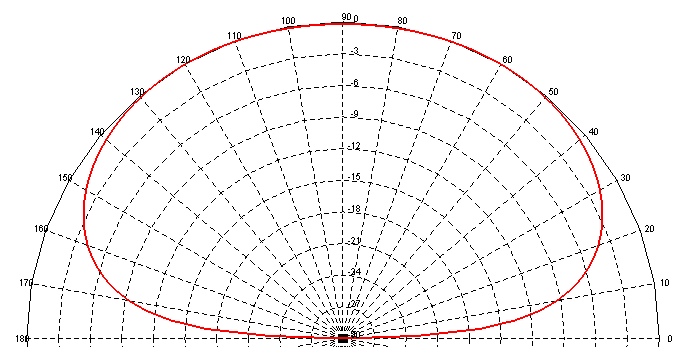

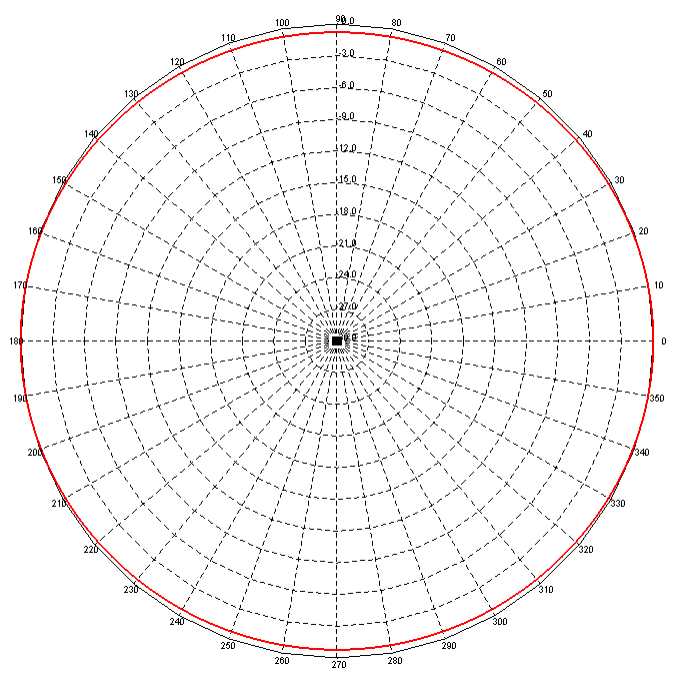

倒V架设时，频率f=14MHz的水平面和垂直面方向图
