三线式水平短波定向天线

产品描述

产品型号：OX-02D1
产品概述：

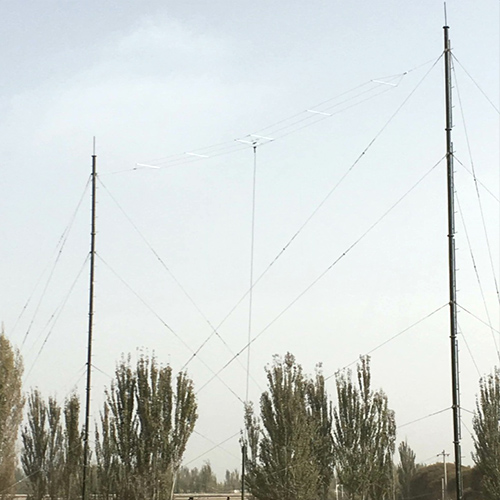

三线式水平短波定向天线是一种性能优良的新型短波天线；该天线在技术上采用宽带匹配网络和加载技术，天线具有工作频带宽、电压驻波比小、辐射效率高、免天调等技术特点；在结构上它采用独特的三线偶极结构，天线具有性能稳定、抗风能力强、不易损坏等特点。适用于固定台站的短波通信。该天线采用平拉方式架设，天线两端悬挂在相距33米的两根主杆上，主杆高度为12米，采用3层拉绳固定，天线定向辐射，适用于固定台站的远距离短波通信。水平架设方式的最佳通信距离为200km～1500km，视频率和架设高度而定；由于平拉架设时宽边辐射强，因此，天线宽边应朝向主要通信方向。
主要性能指标
频率范围：2MHz～30MHz；
输入阻抗：50Ω；
驻波比：＜2.0；
增益：5dBi（典型值）；
极化：水平极化；
方向性：定向；
功率容量： 1500W;
接口：N-50KF。

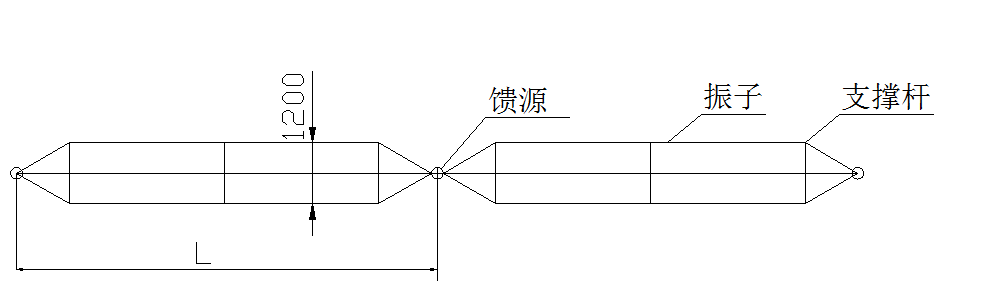

结构特性
振子长度：15米；
天线形状：三线平拉；
架设高度：12米；
天线重量：＜10kg（不含支杆）。

\
方向图

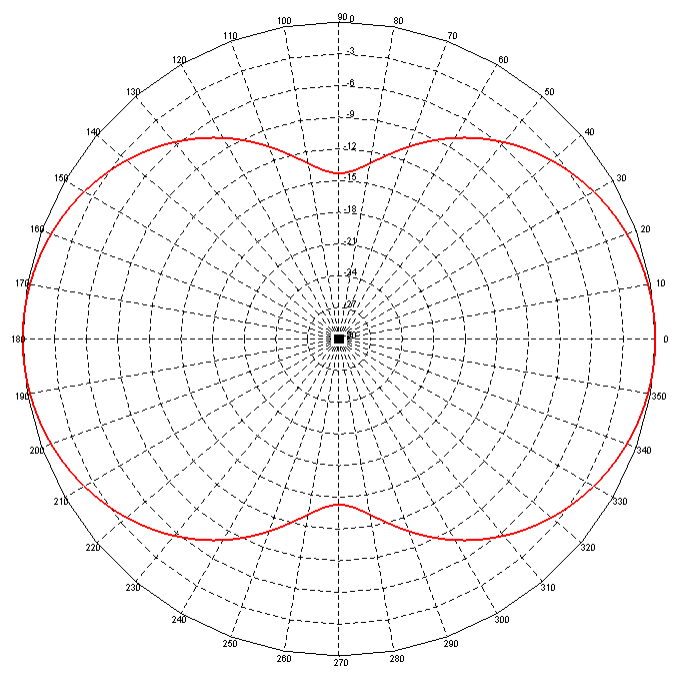

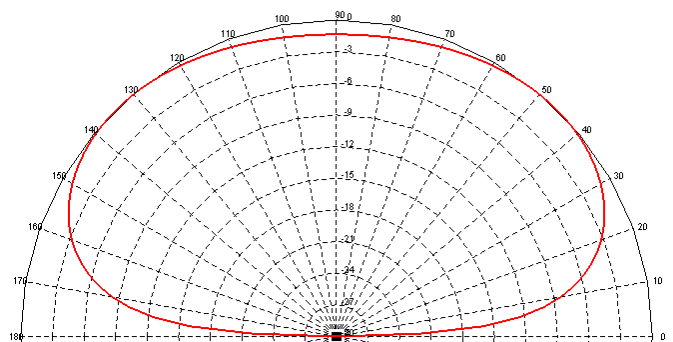

水平架设时,频率f=8MHz的水平面和垂直面方向图

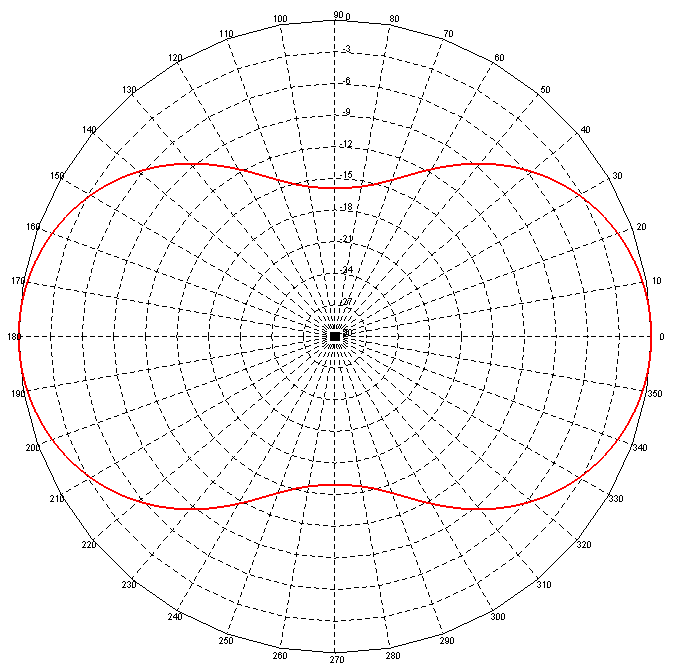

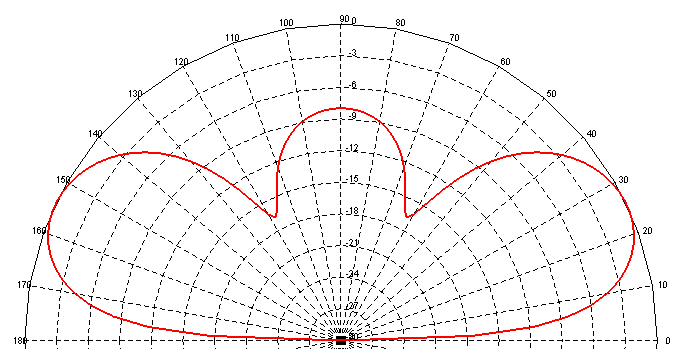

水平架设时,频率f=14MHz的水平面和垂直面方向图
