短波笼形天线

产品描述

产品型号：OX-04D1
产品概述
笼形天线是指把多根导线围成空心的圆柱体，用来代替对称天线的单根导线的天线。其方向性和普通单根导线的对称振子一样。由于笼形天线等值半径增大，特性阻抗降低，故其输入阻抗随频率变化比较平缓，改善了阻抗宽带特性。
该天线振子数量为6根，下引线采用四线变阻线，再连接到阻抗变换器。天线具有性能稳定、辐射效率高、承受功率大、抗风能力强、不易损坏等特点，适用于固定台站的短波通信。
主要性能指标
频率范围：6MHz～15MHz、5MHz～12.5MHz、4MHz～10MHz、3MHz～7.5MHz、2.5MHz～6.25MHz
输入阻抗：50Ω；
驻波比：≤2.5；
增益：5dBi（典型值）；
极化：水平极化；
水平面方向图： ∞字形方向图；
垂直面方向图：高仰角或低仰角波束（视频率和架设高度而定）；
功率容量：2000W；
接口：N-50KF。

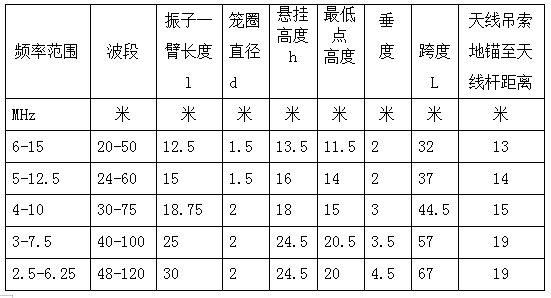

结构特性

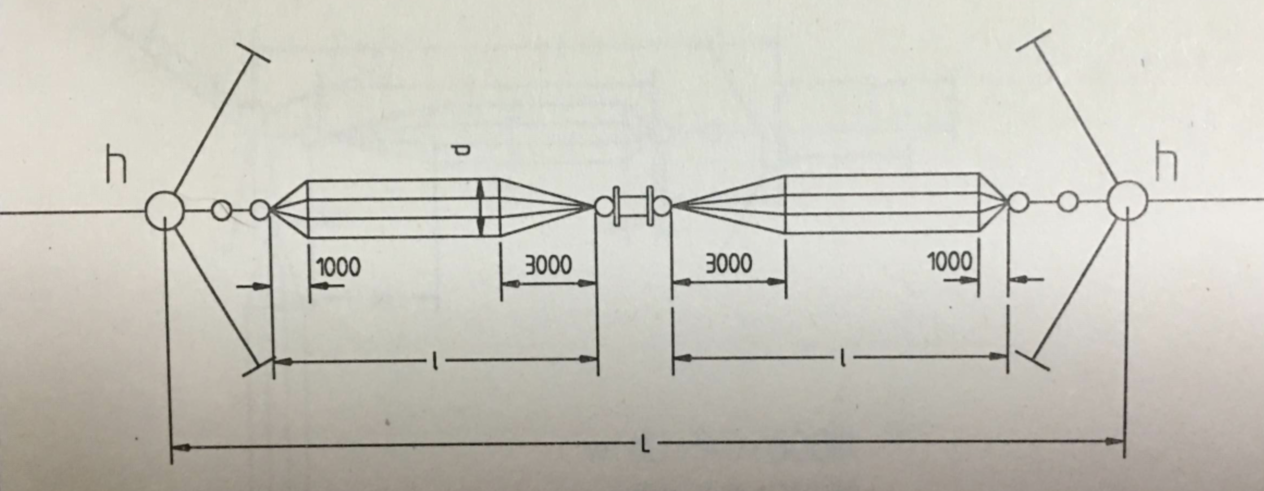

结构示意图

方向图

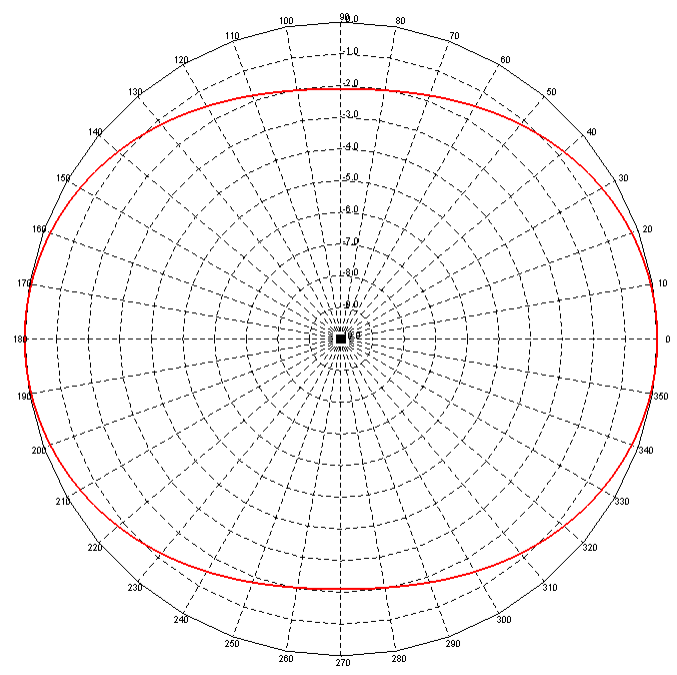

f=6MHz时的水平面方向图（臂长12.5米，架高13.5米）

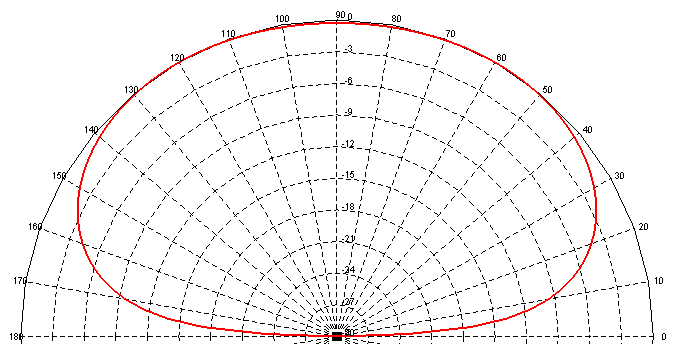

f=6MHz时的垂直面方向图（臂长12.5米，架高13.5米）

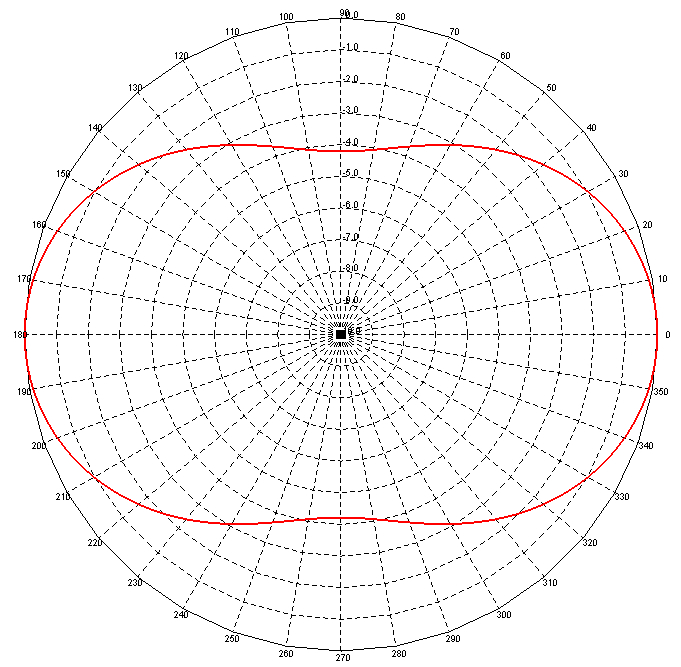

f=12MHz时的水平面方向图（臂长12.5米，架高13.5米）

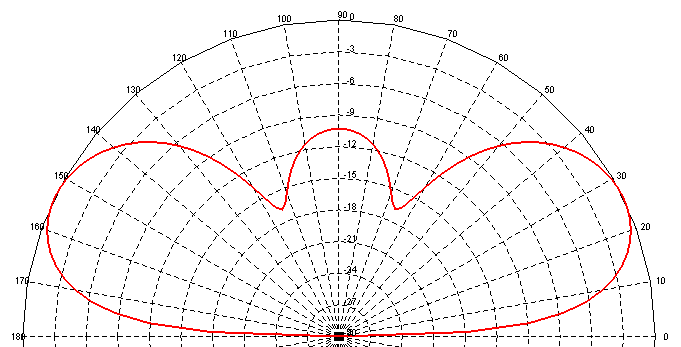

f=12MHz时的垂直面方向图（臂长12.5米，架高13.5米）
