短波分支笼形天线
产品型号：OX-04D3
产品概述
该天线是偶极子天线的变形，相对于普通笼形天线而言，具有更宽的工作频带。该天线结构简单、架设方便，水平面方向图为∞形，垂直面方向图为中高仰角的波束，且波束仰角随频率升高而有所降低。
该天线振子数量为6根，馈线采用双线传输，天线具有性能稳定、全向、辐射效率高、承受功率大、抗风能力强、不易损坏等特点，适用于固定台站的短波通信。
主要性能指标

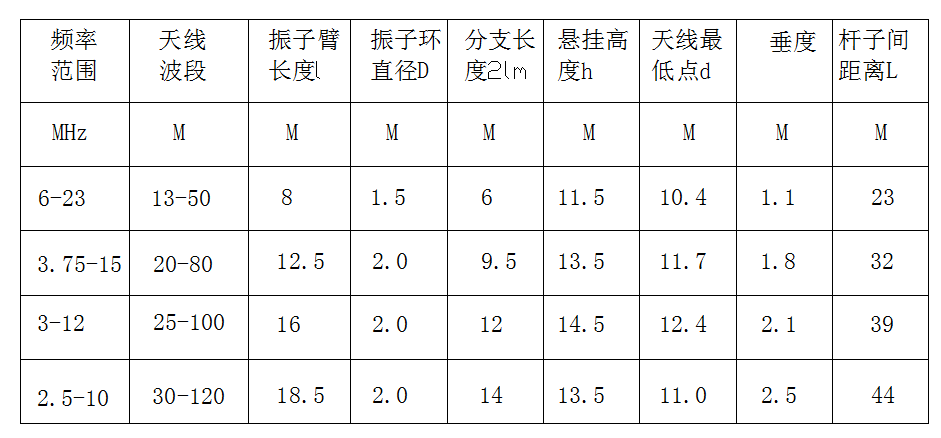

频率范围：6MHz～23MHz、3.75MHz～15MHz、3MHz～12MHz、2.5MHz～10MHz；
输入阻抗：50Ω；
驻波比：≤2.5；
增益：5dBi（典型值）；
极化：水平极化；

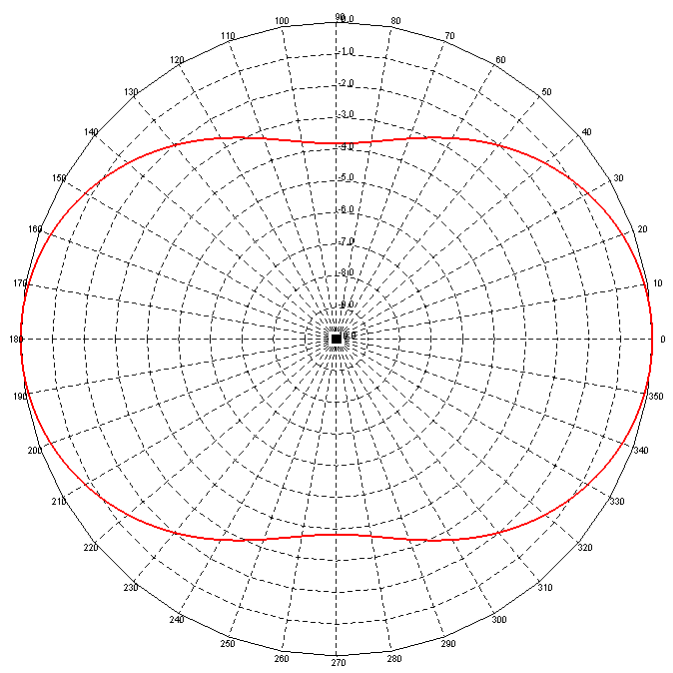

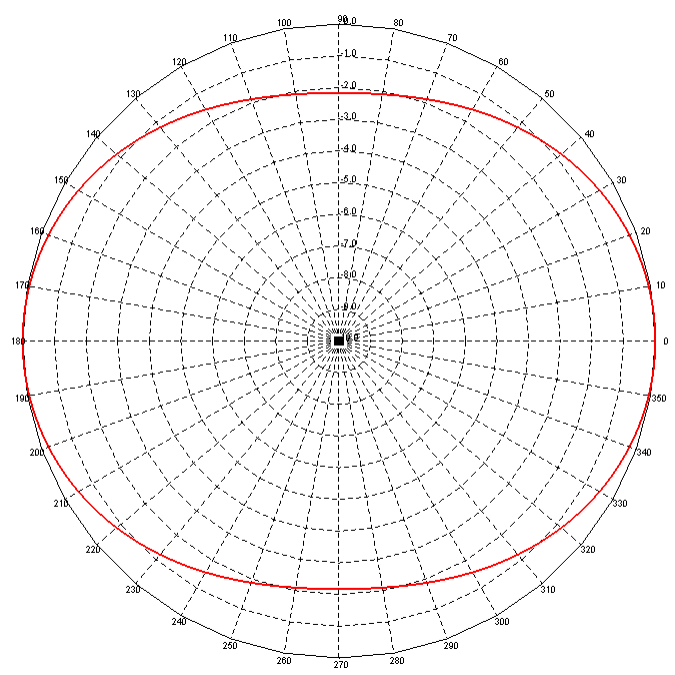

水平面方向图：∞字形；

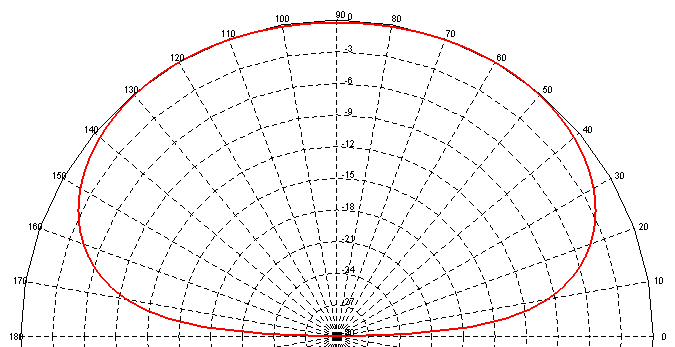

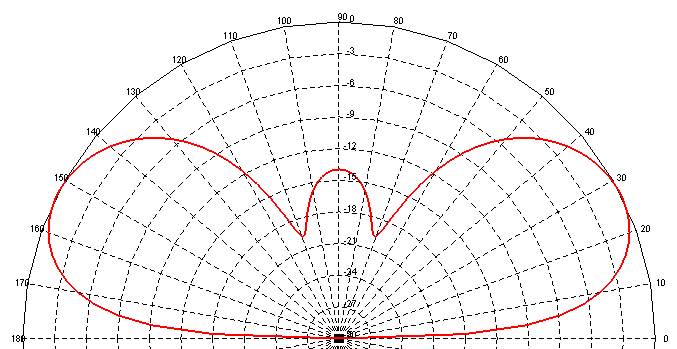

垂直面方向图：高仰角或低仰角波束（视频率和架设高度而定）；
功率容量：125W～1000W；
接口：N-50KF。
