短波扇锥形天线
产品型号：OX-109D1
产品概述

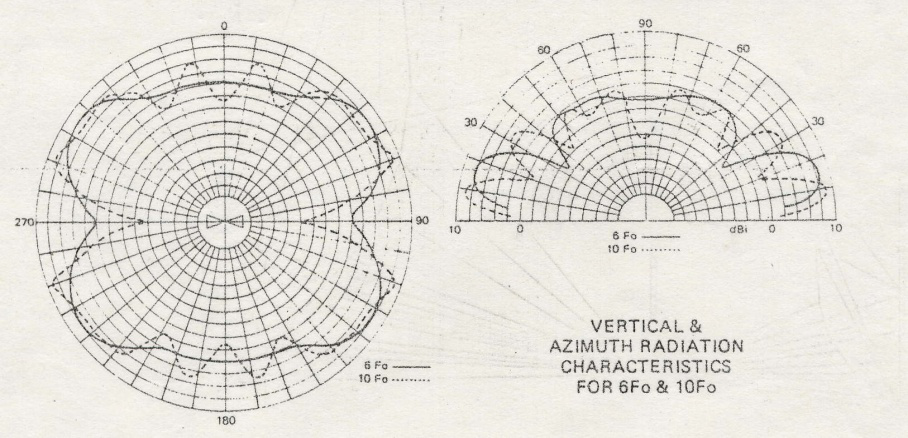

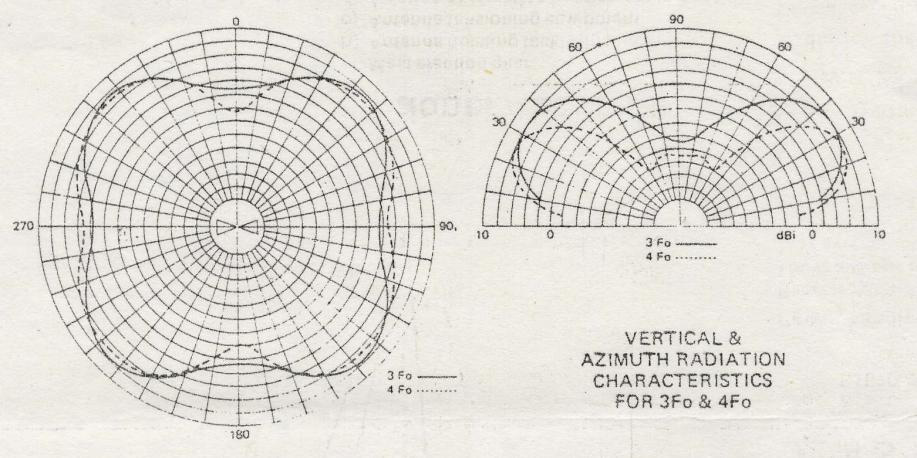

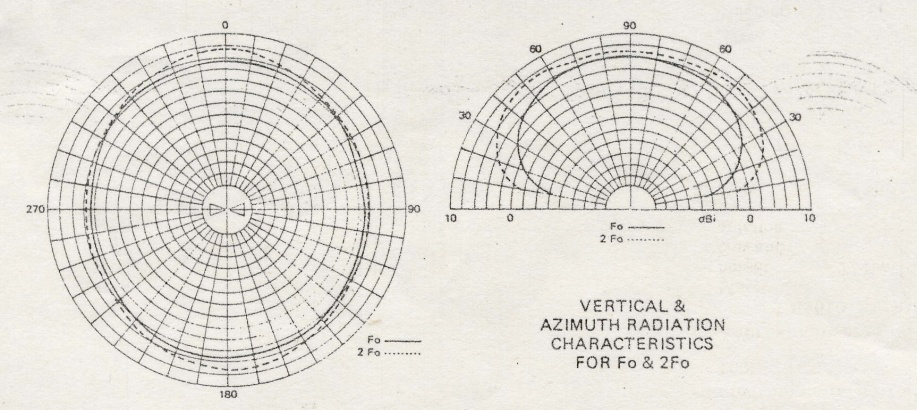

短波扇锥形天线又称水平双锥天线，该天线由多根振子构成水平对称扇锥结构辐射体，使天线本身在频带范围内具有较平稳的阻抗变化特性； 扇锥天线是一种宽频带、全向天线，该天线在水平面近似为全向辐射,在垂直面内具有随频率变化的辐射仰角，低频时具有高仰角辐射，随着频率提高，辐射仰角逐渐降低。因此,适宜于近、中、远距离的通信；，是短波通信的首选天线。适用于固定台站的短波通信。

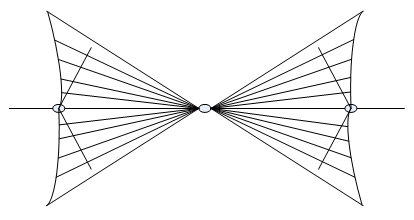

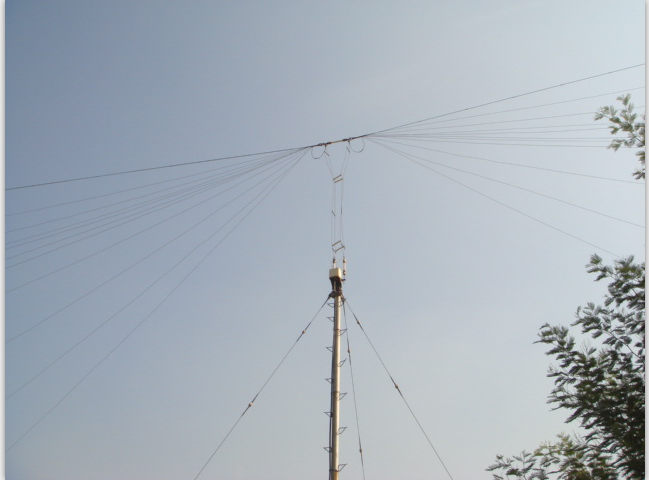

扇锥天线由天线体、铁塔及拉线组成，天线尺寸取决于低频段起始频率，天线体由两个扇锥面构成，自身输入阻抗约300Ω，当需要用50Ω电缆馈电时，可以接入300/50阻抗变换器。
主要性能指标
频率范围：3MHz～30MHz；
输入阻抗：50Ω；
驻波比：≤2.0；
增益：≥5-7dB；
极化：水平极化；
方向图：水平全向；
功率容量：2KW/10KW/20KW；
接口：L29-50KF。
结构特性
最长振子长度：20米；
振子线数：每端10根；
架设高度：20m-24m；
杆距：32m-48m；
