盘锥天线

产品型号：OX-08
产品概述
盘锥天线是一种垂直极化的全向宽频带天线，该天线具有工作频带宽、驻波比小、免天调、承受功率大、辐射效率高等技术特点。
盘锥天线是双锥天线的变形，把双锥天线中的一个圆锥振子改成圆盘即构成了盘锥天线。该天线的频率覆盖相当宽，可在数个倍频程上工作。盘锥天线因其结构简单以及良好的宽频带特性，在VHF、UHF频段内获得了广泛应用。该天线在H面内产生全向性的方向图，辐射垂直极化波。
主要性能指标
频率范围：108MHz～400MHz；
输入阻抗：50Ω；
驻波比：≤2.0；
增益：2dBi；
极化：垂直极化；
方向图：水平全向；
功率容量: 100W～1000W；
接口：N-50KF；
天线重量：＜7㎏。

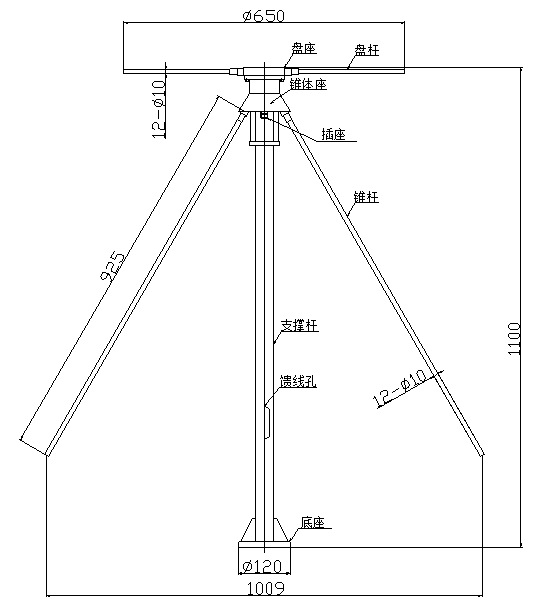

结构示意图

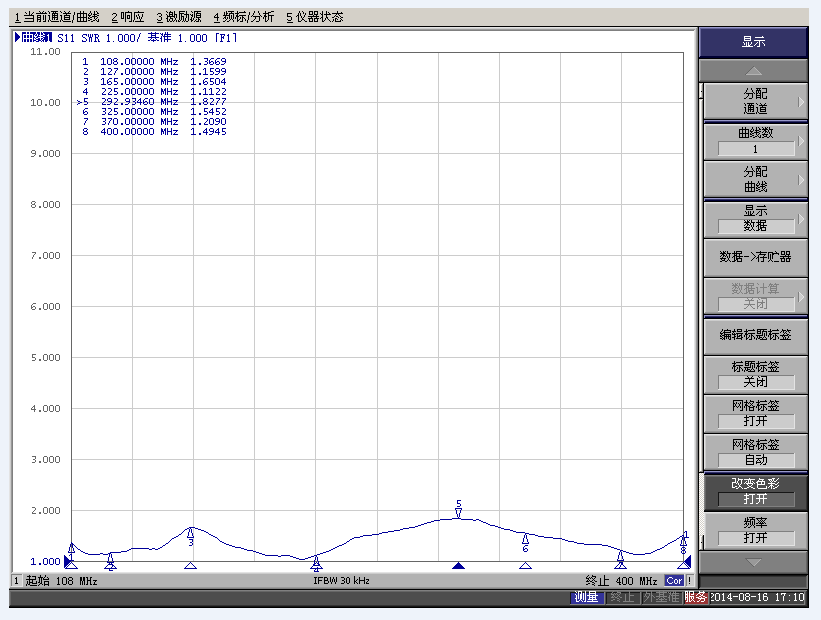

驻波比测试曲线

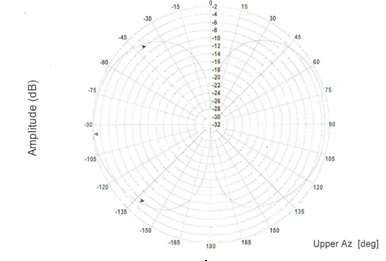

 174MHz垂直面方向图

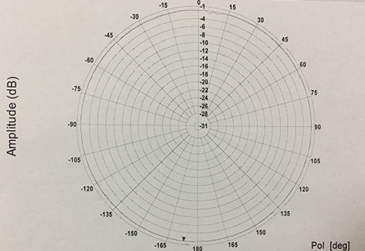

 174MHz垂直面方向图


产品图
