双锥天线

产品型号：OX-09C1
产品概述
  OX-09C1型双锥天线是一种垂直极化的全向宽频带天线，该天线具有工作频带宽、电压驻波比小、免天调、承受功率大、辐射效率高等技术特点；天线辐射体采用合金铝制成，锥体间采用圆柱形玻璃钢天线罩密封，该天线在结构上具有性能稳定、结构可靠、安装架设方便等特点；适合地面、车载、舰载超短波电台的收、发通信天线，也可作为视距通信天线。
主要性能指标
频率范围：108MHz～400MHz；
输入阻抗：50Ω；
驻波比：≤2.0；
增益：2dBi；
极化：垂直极化；
方向图：水平全向；
功率容量：200W。
天线重量：＜6㎏。
天线尺寸：Φ178×1025。

产品照片

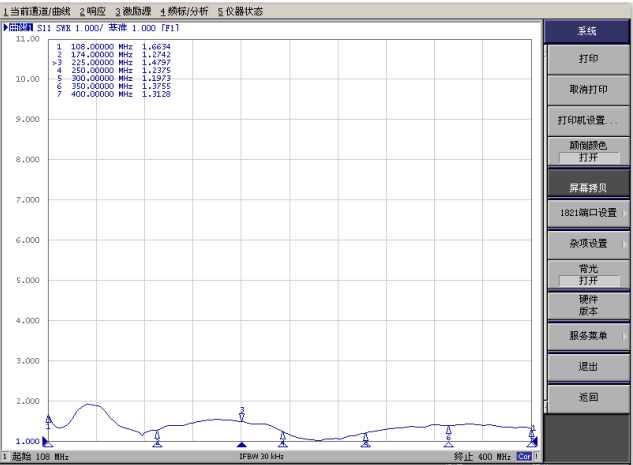

驻波比测试曲线

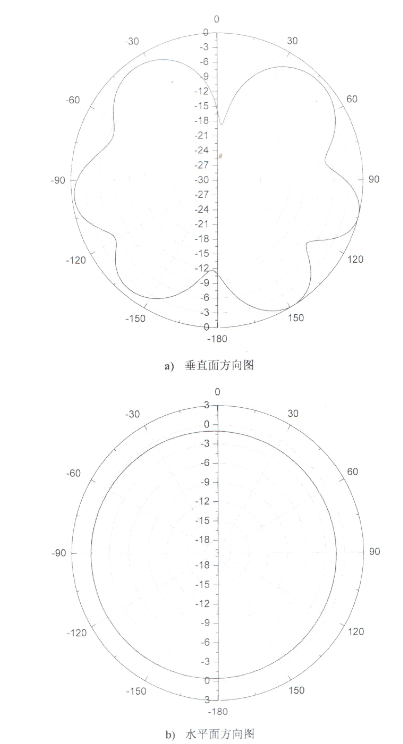

典型方向图

225MHz归一化方向图
