甚高频全向天线

1、产品名称：甚高频全向天线
2、产品型号：OX-09C3
3、技术指标
3.1频率范围：118MHz～137MHz;
3.2阻抗：50Ω;
3.3驻波比：＜2.0;
3.4极化类型：垂直极化;
3.5方位面波束宽度：360度;
3.6增益：2dBi;
3.7功率容量：1000W;
3.8接头：N-KF型。
4、结构特性
4.1天线外形外尺寸（圆筒状）：Φ70mm×1375mm；
4.2支撑杆尺寸：Φ50mm×500mm；
4.3安装方式：通过法兰支撑管固定，适用于固定站安装架设；
4.4重量：总重量11Kg,其中，天线重量6.5Kg,法兰支撑管和U型抱箍等安装件重量4.5Kg。

5、环境适应性

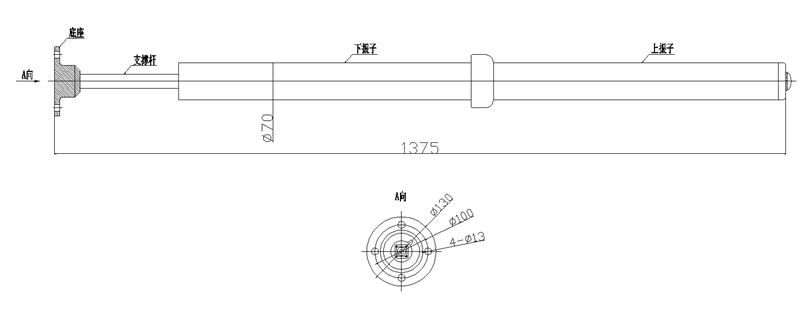

图1  天线外形示意图

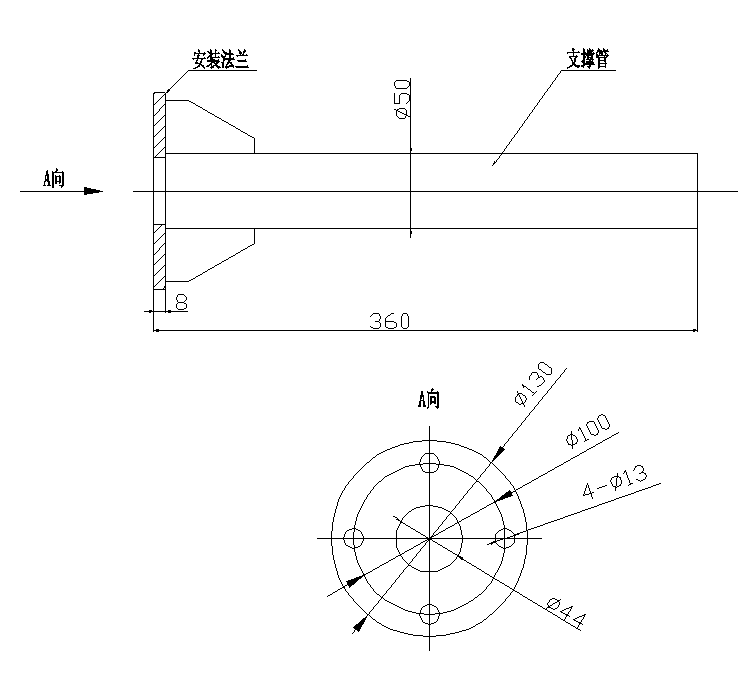

图2  法兰支撑管外形示意图

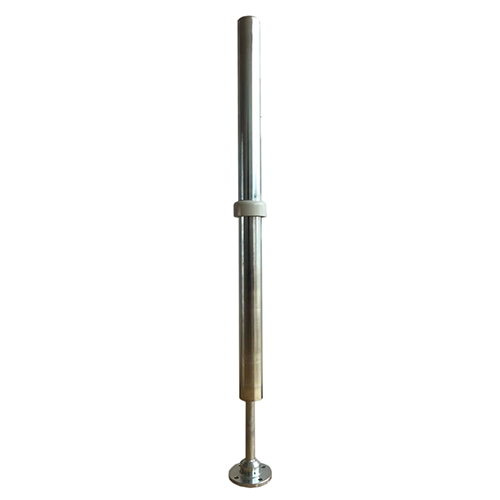

产品图

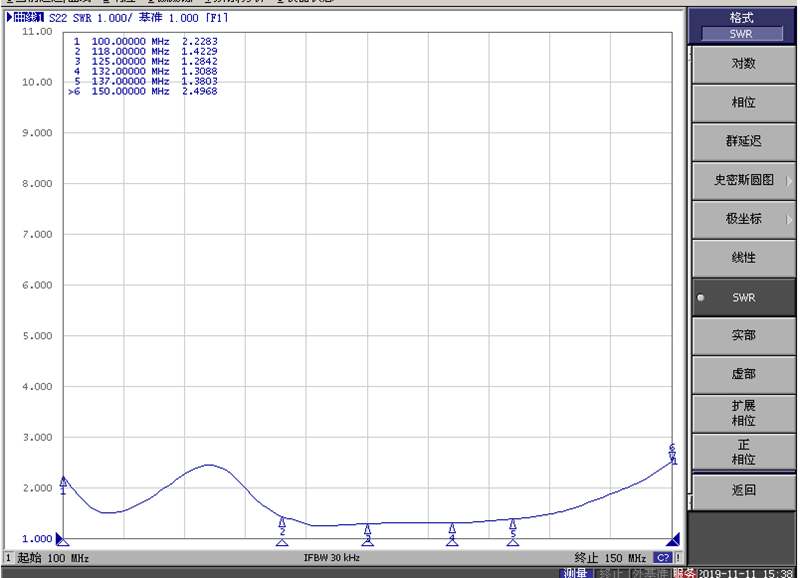

驻波比测试曲线

典型方向图

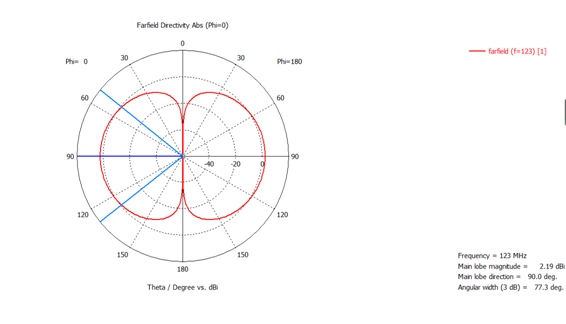

123MHz垂直面方向图

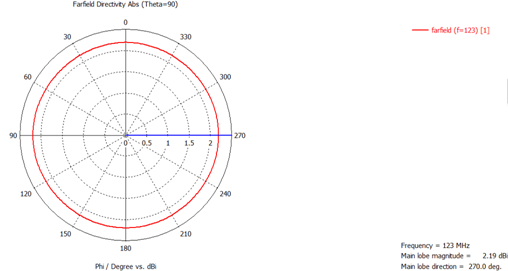

123MHz水平面方向图
